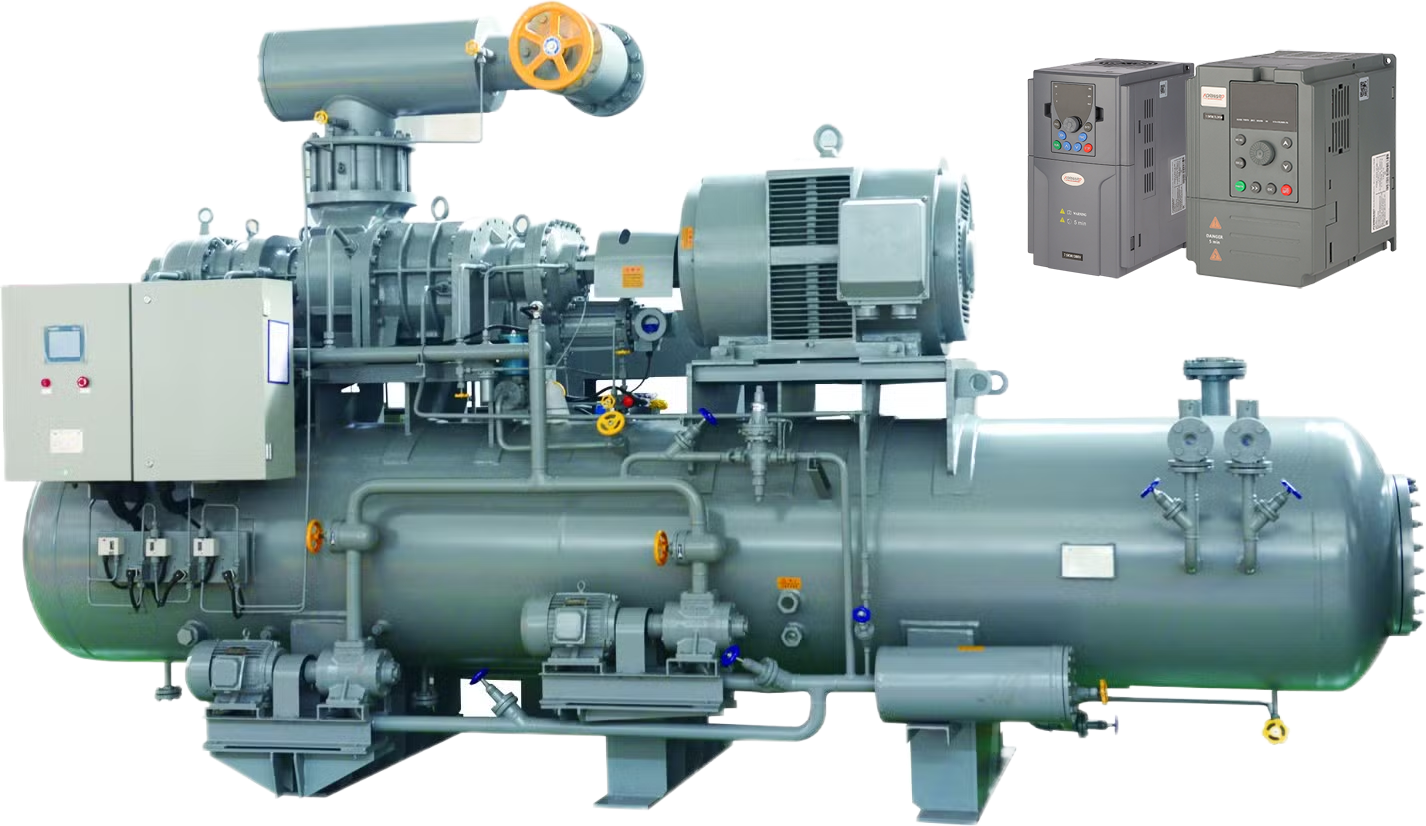

Зачем нужен частотный преобразователь для компрессора?
Частотный преобразователь (ЧП, инвертор) — это устройство, которое регулирует скорость вращения электродвигателя компрессора, изменяя частоту и напряжение питающего тока. Его установка позволяет:
- Снизить энергопотребление – компрессор работает только на нужной мощности, без лишних запусков/остановок.
- Уменьшить износ оборудования – плавный пуск и остановка продлевают срок службы двигателя и механических частей.
- Стабилизировать давление – ЧП автоматически подстраивает производительность под текущую нагрузку.
- Выдерживать точность давления воздуха.
- Снизить уровень шума – компрессор не работает на максимальных оборотах без необходимости.
- Увеличить ресурс компрессора за счет работы установки при пониженной частоте вращения.
- Снизить нагрузку на электросеть предприятия.
- Избавиться от потерь воздуха.
Как выбрать частотный преобразователь для компрессора?
Перед покупкой ЧП учитывайте:
- Мощность двигателя – преобразователь должен соответствовать номиналу мотора (лучше взять с запасом 10-15%).
- Тип управления – скалярный (простые модели) или векторный (точное регулирование).
- Рабочее напряжение – 220В, 380В или другие параметры сети.
- Дополнительные функции – защита от перегрузок, PID-регулятор, возможность удалённого управления.
Пошаговая установка частотного преобразователя
1. Подготовка и отключение питания
Отключите компрессор от электросети и убедитесь в отсутствии напряжения.
2. Подключение ЧП к двигателю
- Соедините выходы преобразователя (U, V, W) с клеммами двигателя компрессора.
- Важно! Соблюдайте фазировку – неправильное подключение может повредить оборудование.
3. Подключение датчиков и управления
- Подсоедините датчик давления (если есть обратная связь) к аналоговому входу ЧП.
- Настройте управление – можно оставить ручной режим или подключить к автоматической системе.
4. Настройка параметров частотника
Задайте основные настройки:
- Минимальная/максимальная частота (обычно 10-50 Гц).
- Время разгона и торможения (рекомендуется 5-15 сек для плавного пуска).
- Защитные функции (от перегрева, перегрузки, КЗ).
5. Тестовый запуск и проверка
- Включите питание и проверьте работу компрессора на разных режимах.
- Убедитесь, что давление стабильно, а двигатель не перегревается.
Частые ошибки при установке ЧП
- Неправильный выбор мощности – слишком слабый преобразователь быстро выйдет из строя.
- Игнорирование заземления – это может привести к помехам и поломке электроники.
- Резкие ускорения/замедления – увеличивают нагрузку на механику.
Установка частотного преобразователя на компрессор – это выгодное решение для экономии энергии и увеличения срока службы оборудования. Правильный монтаж и настройка обеспечат бесперебойную работу системы.
Нужна помощь в подборе или установке ЧП? Обращайтесь к профессионалам!
Обратитесь в отдел продаж для подбора правильного подбора преобразователя частоты или совершите выбор самостоятельно, используя фильтры подбора ПЧ на сайте.
Специалисты технического отдела бесплатно проконсультируют вас по настройкам частотного преобразователя нашего производства или сформируют для вас файл с настройками и отправят его вам для загрузки в преобразователь частоты.
| Производитель | Модель компрессора |
|---|---|
| ООО "Челябинский Компрессорный завод" |
ДЭН-4, ДЭН-4-Р, ДЭН-4-ОР, ДЭН-5,5, ДЭН-5,5-Р, ДЭН-5,5-ОР, ДЭН-7,5, ДЭН-7,5-Р, ДЭН-7,5-ОР, ДЭН-11, ДЭН-11-Р, ДЭН-11-ОР, ДЭН-5,5Ш, ДЭН-5,5Ш-Р, ДЭН-5,5Ш-ОР, ДЭН-7,5Ш, ДЭН-7,5Ш-Р, ДЭН-7,5Ш-ОР, ДЭН-11, ДЭН-11Ш, ДЭН-11Ш-Р, ДЭН-11Ш-OР, ДЭН-15Ш, ДЭН-15Ш-Р, ДЭН-15Ш-ОР, ДЭН-18Ш, ДЭН-18Ш-Р, ДЭН-18Ш-ОР, ДЭН-22Ш, ДЭН-22Ш-Р, ДЭН-22Ш-ОР, ДЭН-30Ш, ДЭН-30ШМ, ДЭН-37Ш, ДЭН-37ШM, ДЭН-45Ш, ДЭН-45ШМ, ДЭН-55Ш, ДЭН-55ШМ, ДЭН-75Ш, ДЭН-75ШM, ДЭН-90Ш, ДЭН-90ШМ, ДЭН-110Ш, ДЭН-110ШМ, ДЭН-132ШМ, ДЭН-160ШМ, ДЭН-200ШМ, ДЭН-250ШМ, ДЭН-315ШМ, ДЭН-400ШМ, КВ-3/8, КВ-3/8П, КВ-5/10, КВ-5/10П, КВ-6/7, КВ-6/7П, КВ-8/8, КВ-8/8П, КВ-10/16, КВ-10/16П, КВ-10/8, КВ-10/8П, КВ-12/10, КВ-12/10П, КВ-12/12 (Cummins), КВ-20/25, КВ-20/25П, КВ-20/30, КВ-20/30П, КВ-25/16, КВ-25/16П, КВ-30/10, КВ-30/10П, КВ-10/8С, КВ-12/10С, КВ-12/12С, АК-9/10, АК-9/10-01, КВ-10/10 ГТТ, КП и тд. |
| ООО "Завод промышленного оборудования" | ВЭК, БЭК и т.д. |
| ОАО "Бежецкий завод "АСО" | С412М, К2, К3 и т.д. |
| ОАО "Полтавский турбомеханический завод" | ПК-5, 25;3,75 и т.д. |
| ОАО "Мелитопольский компрессор" | УВ4-5/9, КСЭ-5М и т.д. |
| ОАО "Борец" | 2М4-24(27)/9, ВП-30/8 и т.д. |
| ОАО "Красндарский Компрессорный Завод" | 2ВМ25-12(14)/9, ВП10/8 и т.д. |
| ОАО "Читинский машзавод" | НВ10Э и т.д. |
| ОАО "Арсенал" | ЗИФ |
| ЗАО "Ремеза" | ВК, ВА, СБ и т.д. |
| ОАО "Уралкомпрессормаш" | U, UMD, MD, UMD и т.д. |
| ООО СП "Орелкомпрессормаш" | ВВ,ВВП,НВЭ, ПВЭ и тд. |
| ОАО "Пензкомпрессормаш" | ВВ, НВЭ и т.д. |
| Atlas Copco | XA, XAMS, XR, GX, GN,GAR,GA и т.д. |
| ABAC group | SCK,Lento, Opus, Alegro, Solo и т.д. |
| ALUP | SOLO, SCK, Opus, LARGO и т.д. |
| Fini | MS, Mega, Giga, Rotar MC, CUBE SD, BSC, Tera, CRS, CRSD, V, Airblok и т.д. |
| AIRPOL | K, NBPP, NB и т.д. |
| Dalgakiran | Inversys, DVK, Tydy и т.д. |
| GARDNER DENVER | RNC, PCD и т.д. |
| Hertz-Kompressoren | HPC-S, HSC и т.д. |
| KAISER | M, DSDX, ASD, BSD, CSD, EKO, DMD, PB, PDP, PD и т.д. |
| ATMOS | PB, PDP и т.д. |
| Ingersoll Rand | Sierra, SSP, Nirvana и т.д. |
| Dalva Kompressoren | Norma, Gercules, Titan и т.д. |
| FIAC Air compressors S.p.A. | V, CRSD, AB,D |
| Ceccato Aria Compressa S.p.A. | CSM, CSB, CSC и т.д. |
